垃圾發電廠里，可燃氣、酸性氣體、異味和粉塵高濕往往同時存在，怎樣在這種“多源、強腐蝕、強干擾”的場景下，實現早發現、早聯動、不誤報?下面給出一套從工藝分區到布點策略、從儀表選型到聯動控制的完整方案，適合焚燒+煙氣凈化+汽機島的典型配置，也兼顧預處理、滲濾液與灰渣系統。
1. 風險全景：把“氣體從哪里來”先講透
典型分區與主要氣體：
來料大廳/垃圾貯坑/抓斗區：CH?、H?S、NH?、VOC;局部缺氧風險(O?↓)。
給料斗/爐排周邊：CO(未完全燃燒)、CH?殘留、O?異常。
滲濾液集水井/調節池/污水站：CH?、H?S、NH?;密閉空間進入風險高。
煙氣凈化段(急冷塔/半干法/干法、噴氨/SNCR/SCR、活性炭/石灰投加、布袋除塵)：HCl、HF、SO?、NO?、NH?(逃逸)、Cl?(藥劑間)及粉塵。
灰渣/飛灰曖倉與輸送：CO(陰燃預警)、粉塵爆炸風險。
藥劑與儲罐區(液氨/氨水、次氯酸鈉、酸堿)：NH?、Cl?、HCl。
汽機島與電氣間：電池室(H?析出)、電纜夾層(CO/煙霧早期指示)。
2. 檢測對象與技術選型(對應“耐腐蝕、抗干擾、好維護”)
可燃/爆炸性氣體(LEL)
CH?/H?：優先 NDIR 紅外(抗中毒、漂移小)，開路IR(Open-Path)用于大廳/貯坑跨區覆蓋;易硅/硫環境不建議單用催化燃燒(pellistor)。
氧氣 O?
電化學或順磁式，做 低限 19.5%/高限 23.5% 雙閾值，密閉井、坑、風道檢修必配便攜+固定雙保險。
有毒氣體
H?S/CO/NH?/SO?/NO?/HCl/HF/Cl?：選 電化學(EC)長壽命抗交叉型;HCl/HF在高濕酸性環境建議抽取采樣+濕氣/粉塵二級過濾。
VOC 異味
工程判斷或PID 光離子用于趨勢監測與異味投訴取證(非強聯動點)。
粉塵高、酸霧重的位點
采用抽取式采樣頭+PTFE/PFA耐腐蝕管路+加熱伴熱/除霧;現場儀表外殼 316L/涂層合金，防護等級 IP66/67，加防結露加熱。
防爆與區域：垃圾坑、給料口、灰倉等通常劃為 Zone 2/22(視工況);設備需滿足 Ex d/Ex ia 或等同標準，具體以當地法規與現場分區為準。
3. 布點原則：按“氣體比重×風向×人流/設備”綜合
高度與位置：
比空氣輕(上浮)：H?、CH?、NH? → 傳感器靠近頂部/梁下、可能積聚的屋脊/挑檐處;
比空氣重(下沉)：H?S、SO?、Cl?、HCl、HF、CO? → 靠近地溝、凹陷、設備底部;
近源優先：法蘭、閥組、加藥口、軟連接、檢修口1–3 m 內;
走廊/平臺：按 15–20 m 網格或風向死角加密;
大廳跨距：可用 開路紅外(OPIR) 橫跨 20–120 m;垃圾坑上方建議“OPIR+點型”疊加。
典型點位建議(節選)：
垃圾貯坑：OPIR 2–4 組橫跨，坑沿/抓斗下方各 CH? LEL + H?S + O? 點型若干;
給料斗/爐排平臺：CO + CH? LEL + O?;
滲濾液井與污水站：井口/泵房 CH? LEL + H?S + O?，檢修配便攜四合一;
SNCR/SCR 氨區與儲罐：NH?(多點) + 風下方二次確認點;
脫酸/活性炭間：HCl/HF/Cl?(靠近加藥與抽風口)，采用抽取式更穩;
飛灰/灰倉：倉頂與卸料口 CO(陰燃預警)+ LEL;
電池室：頂棚 H? LEL 每 15–20 m 一點，排風口加點復核。

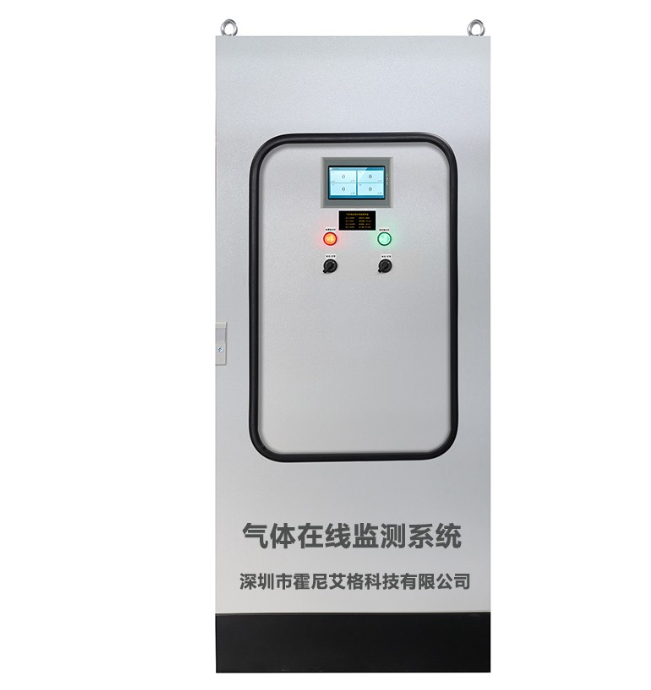

4. 系統架構：從現場到中控的“分層聯動”
現場層：點型/開路/抽取式探頭 + 采樣調理(過濾、除霧、伴熱)+ 本安或隔爆安裝。
分區控制層：8/16/32通道控制器(就近布置)，4–20 mA/RS-485(Modbus) 接入，繼電器本地聯動(排風、聲光)。
廠級集成：控制器上聯 DCS/PLC/ESD(Modbus TCP/OPC UA)，聯動風機、噴淋、切斷閥、門禁與廣播。
電源與冗余：獨立UPS 30–60 min;關鍵點位一備一用或雙回路;開路IR與關鍵EC傳感器建議熱插拔結構。
5. 報警值與聯動(供校核用，實際以HSE和法規為準)
LEL 類(CH?/H?)：預警 10% LEL、報警 20% LEL;聯動：啟動強排/切斷非必要電氣;A2 觸發相關區域ESD(如切斷氨區閥)。
O?：低限 19.5%(聲光+進人限制)、高限 23.5%(消除富氧點火風險)。
H?S：A1 5 ppm / A2 10 ppm / A3 15 ppm;
CO：A1 25 ppm / A2 50 ppm;
NH?：A1 25 ppm / A2 50 ppm;
HCl/HF/Cl?/SO?/NO?：常用 A1 2–3 ppm / A2 5–10 ppm(依工藝與職業接觸限值調整)。
聯動動作范例：強排加速、空調切換全新風/關閉回風、關閉相關閥門與加藥泵、啟用應急噴淋/洗眼、廣播疏散、門禁鎖定高危區。
6. 在“臟、濕、酸”的地方如何把誤報降到最低
防塵防霧：兩級過濾(100 μm 預過濾 + 1–5 μm 精濾)，高濕點位加疏水膜/除霧器;
防凝露：采樣管伴熱 40–60℃，殼體加防結露加熱，管路盡量短直并設冷凝回收;
抗腐蝕：接液部件 316L/PTFE/PFA;對 HCl/HF 點位，傳感器選抗酸版EC或抽取式頭端隔離;
抗干擾：選交叉干擾低的傳感器并做算法補償;CH?優先紅外避免硫化物中毒;
電磁與浪涌：線纜屏蔽、獨立接地，室外加浪涌保護與抗UV防護罩;
可維護設計：前置標定口、卡扣式傳感器、支持自動零點漂移補償與遠程診斷。
7. 便攜式與進入許可：檢修作業的“第二道鎖”
進入垃圾坑、地下管廊、風道、灰倉前，必須使用**便攜四合一(LEL/O?/CO/H?S)**先行掃測并持續監測;
污水井/滲濾液井：優先非進入作業(延長采樣管抽氣);
便攜儀執行：每日碰撞試驗(bump test)、≤3個月標定;員工培訓含交叉干擾、傳感器中毒與響應時間講解。
8. 1000 t/d 焚燒線方案樣例(僅作規模感參考)
點型探頭：約 90–140 點
貯坑/來料：CH? LEL ×12–20，H?S ×8–12，O? ×4–6;
給料/爐排平臺：CO ×6–10，CH? LEL ×6–8;
滲濾液/污水：CH? LEL ×6–8，H?S ×6–8，O? ×4–6;
煙氣凈化走廊：HCl ×6–10，HF ×4–6，NH? ×6–8，SO?/NO? ×6–8;
灰倉/輸送：CO ×6–10，LEL ×6–10;
氨區/藥劑：NH? ×8–12，Cl? ×2–4;
電池室：H? LEL ×4–6。
開路IR(OPIR)：貯坑/來料大廳 4–8 組。
抽取式采樣：酸性點位/高濕段 6–12 線(含過濾/除霧/伴熱)。
控制器：16 通道 × 8–10 臺分散安裝，上聯 DCS/ESD。
聲光/廣播/風機聯動：各分區各 2–4 套，與最近控制器硬接。
數量最終取決于建筑尺寸、風向組織、設備密度與法規最小間距要求。
9. 實施流程與驗收要點
風險評估(HAZOP/LEC) → 劃分氣體種類、暴露概率、后果;
防爆分區與路徑勘察 → 設備平臺/走廊/吊裝口、風量風速實測;
布點圖與I/O清冊 → 含高度、朝向、保護罩與管路走向;
選型與樣機試點 → 在最惡劣點位做為期1–2周穩定性驗證;
施工與配線 → 屏蔽/接地/防水彎/編號，控制柜分區安裝;
FAT/SAT → 逐點模擬(氣體/電信號)、誤報測試、斷電/網絡異常恢復;
試運行 → 與通風、噴淋、ESD 聯動聯試，形成邏輯矩陣與旁路策略;
培訓與交付 → 維護手冊、標定計劃、備件與耗材清單、應急卡片。
10. 維護與全生命周期成本
例行：每班外觀巡檢;每月抽檢標氣/碰撞;每季度全量標定;12–24 個月關鍵傳感器更換(NH?/H?S點更頻繁)。
備件：傳感器模組、過濾件、抽氣泵、采樣管、聲光、浪涌器;關鍵區N+1 冗余。
成本構成：硬件(探頭/控制器/附件)≈60–70%，安裝與配線≈20–30%，運維與標氣≈10–15%。
優化：OPIR 覆蓋大廳可減少點型數量;抽取式集中箱減少分散維護點。
11. 合規與接口
標準與法規：執行當地關于可燃/有毒氣體檢測報警設計、防爆電氣、職業接觸限值及電力/環保相關要求(如 GB/IEC/EN/NEC 等系列)，并與廠內 HSE 體系口徑一致。
系統接口：DCS/ESD(Modbus TCP/RTU/硬接點)、門禁/廣播/消防聯動(干接點/協議)，留擴展 20–30% I/O 余量。
數據與審計：報警記錄、操作日志、標定記錄**≥2 年可追溯**;支持批量導出和遠程診斷。
12. 常見坑與對策
只裝點型，不看通風組織 → 大廳跨距大必須上 開路IR 做“面覆蓋”。
高濕酸霧點位直測 → 必須抽取調理，否則凝露+腐蝕導致漂移與誤報。
用催化珠測甲烷 → 在硫/硅環境易中毒，優先紅外。
閾值隨意抬高 → “零報警=零風險”的錯覺;閾值需與聯動能力匹配而非一味增大。
只驗信號不做聯試 → 與風機/閥門/噴淋的三方/四方聯試不可省。
便攜與固定割裂 → 制定進入許可并把便攜數據納入HSE看板閉環。
13. 交付物清單
布點總圖(含高度/朝向/保護)與回路圖;
I/O 點表與聯動邏輯矩陣;
采樣系統 P&ID(過濾/除霧/伴熱/排凝);
設備選型書與防爆證書、材料清單;
標定與維護計劃、應急處置SOP;
培訓與驗收記錄、數據留存規范。
垃圾發電廠的氣體檢測，核心在適配場景×合理布點×可靠聯動三件事：先用風險評估把“要測什么、在哪測、測到后做什么”說清，再用抗腐蝕的選型和易維護的結構把誤報與停機降到最低。
