垃圾焚燒發電廠有毒有害氣體在線監測方案

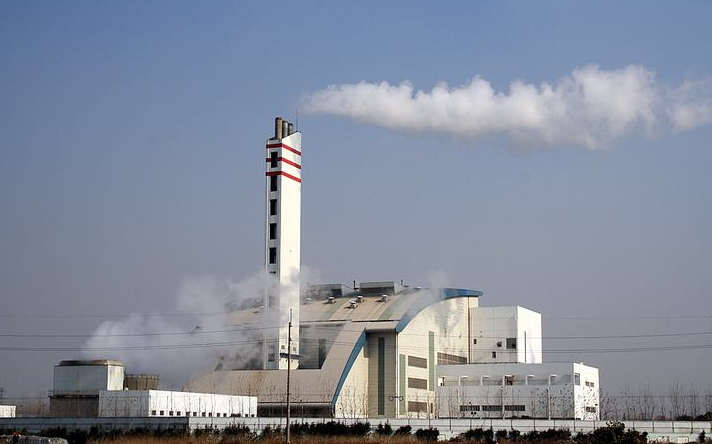

行業概述：
垃圾發電廠在生產運行過程中，主要區域會產生對生產及人身健康造成危害的可燃及有毒有害氣體，故需在以上幾個主要區域安裝氣體檢測報警儀，實時監控氣體濃度數據，提前預警，防范未然。
解決方案：
監測位置：滲濾液溝道間、卸料平臺（泵吸式）；垃圾倉（泵吸式）；蓄電池室（2個固定式氫氣氣體檢測儀）；激波吹灰系統（2個固定式乙炔氣體檢測儀）；燃油泵房（2個固定式柴油氣體檢測儀）；飛灰養護間車間（2個固定式氨氣氣體檢測儀）。
產品型號：HNAG1000-H2-F
微信：18924603992

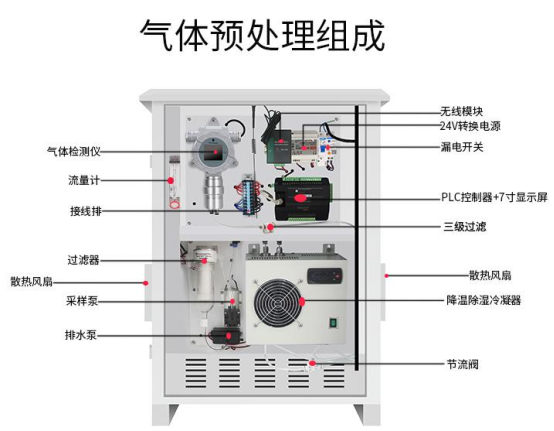

泵吸式預處理系統：泵吸式用于有限空間密閉空間、環境溫度過高、濕度大、粉塵顆粒物過多等環境下監測，泵吸式預處理主要為減溫、除濕、除塵有效的保護傳感器，更快監測到環境實時濃度。
監測氣體：氫氣、乙炔、柴油、氨氣、（可燃、硫化氫、一氧化碳、氧氣）。
數據傳輸：根據現場情況確定每個監測區域安裝幾組氣體檢測報警儀，所有檢測儀自身均具備實時數據顯示及聲光報警的功能，可將數據和報警信息通過4-20mA電流信號或RS485總線制數字信號形式傳輸?shù)矫總€就近區域的氣體報警控制器，再通過RS485總線制數字信號、GPRS無線傳輸或其它形式傳至中央控制室的集線器控制箱，再傳輸?shù)?/span>PLC或DCS系統，可實時查看現場監測的數據，多重安全監測方式確保生產及人身安全。
方案構成：
氣體檢測報警儀、氣體報警控制器、屏蔽電纜線、交換機、PLC、DCS、客戶端氣體在線監測軟件平臺、監控中心監控平臺系統等。
方案執行的規范或行業標準：
《爆炸和火災危險場所電力裝置設計規范》GB 50058-92
《工業自動化儀表工程施工及驗收規范》GBJ 93-86
《石油化工企業信號報警、聯鎖系統設計規范》SH 3018-1990
《石油化工儀表工程施工技術規程》SH 3521-1999
《石油化工可燃氣體和有毒氣體檢測報警設計規范》GB50493-2009
《可燃氣體報警控制器技術要求和試驗方法》GB16808-2008
《作業環境氣體檢測報警儀通用技術條件》GB12358-2006
《爆炸性氣體環境用電氣設備 第1部分：通用要求》GB3836.1-2010
《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》GB3836.2-2010
